MiniSKiiP IPM 的驅動器的額定值

所有參數都是在散熱器溫度為25°C 的條件下給出的。

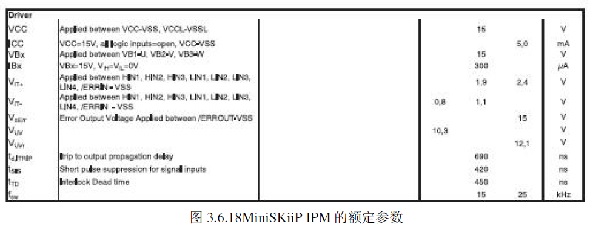

3.6.18MiniSKiiP IPM的額定參數
驅動器電源電壓VCC
在驅動器參數表中給出的,在VCC 和VSS 或者VCCL和VSSL之間的標稱電壓。
驅動電流Icc
它是典型的驅動器核心和底部的電流消耗。相關參數:VCC =15V,VIH = VIL = 0V
高端工作(floating)VBx
它是在端口VB1-U, VB2-V, VB3-W 之間的典型電壓值。
高端工作電流(floating)IBX
它是在電壓VBx 下的工作電流。相關參數:VBx = 15V,VIH = VIL = 0V
在驅動器輸入端的開關切換門限電壓VIT+和VIT-
它是典型的在輸入端HIN1 至HIN3,LIN1 至LIN4, / ERRIN 和VSS 的切換門限電壓
值。
錯誤輸出端口ERROUT 的輸出電壓VoErr
它是在一定的條件下錯誤儲存器發出的典型的輸出電壓(在/ ERROUT 和VSS 端口之間)。當“欠壓”或“外部錯誤(/ ERRIN = 低電位)”時,/ ERROUT 為低電位。重新恢復必須首先保證內部沒有錯誤,然后至少在/ ERRIN 的輸入端最小有一個9.5 微秒的高電位信號,以及在HIN1 至HIN3 和LIN1 至LIN3 有一個最小為9.5 微秒的低電位信號。
欠壓監視電壓值VUV
當驅動器電源電壓VCC 低于電壓VUV 時,內部欠壓監視單元會給出一個欠壓的信息,并關斷所有IGBT 和設置/ ERROUT 到低電位。
欠壓恢復重置的電壓值VUVr
當錯誤內存單元給出了欠壓信息后,只有驅動電源電壓VCC 上升并超過了VUVr 才有可能復位。
過流關斷的延遲時間td,ITRIP
它是電流達到關閉電流ITRIP 和關斷IGBT 的間隔時間。
相關參數:VC = 15V,VIH = 3.3V ,VIL= 0V, VITRIP = 1V
最小輸入脈沖寬度(短脈沖抑制)TSPS
開關切換的最小脈沖寬度 ,小于此寬度的脈沖被抑制。
開通IGBT 的死區時間tTD(鎖死時間)
MiniSKiiP IPM有一個450 ns 的死區時間。
它是當輸入信號HIN 或LIN 在高電位時,IGBT 的頂部和底部被關斷的時間。這時沒有錯誤報警信息。
