英飛凌IGBT應用選型

上海菱端電子代理的英飛凌IGBT模塊已廣泛應用于各種不同行業的領域中,當中在新興的電能質量和新能源領域,也有很多成功的 設計案例。以下屬我司在SVG,光伏和風電領域所提供的部分選型參考,方便客戶快速選型。

歡迎聯系上海菱端電子科技有限公司咨詢英飛凌IGBT模塊產品及技術支持。

SVG應用
多電平式的SVG

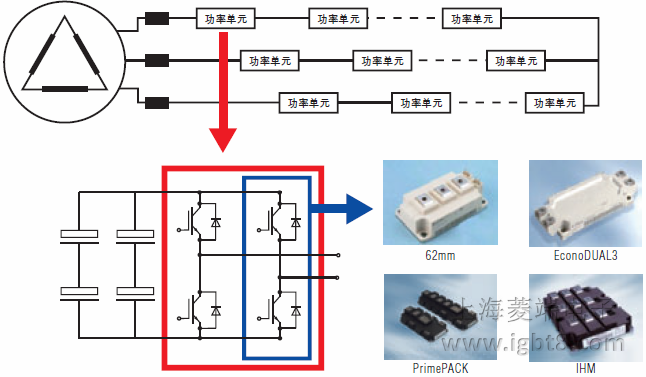

多電平式的SVG結構

SVG容量 IGBT型號及數量
10kV/4Mvar FF450R17ME4(72pcs/set)
10kV/5Mvar FF650R17IE4(72pcs/set)
10kV/10Mvar FF1000R17IE4(72pcs/set)
10kV/12Mvar FF1400R17IP4(72pcs/set)
35kV/15Mvar FF400R33KF2C(126pcs/set)
35kV/28Mvar FZ1000R33HL3(252pcs/set)
35kV/28Mvar FZ1200R45KL3(180pcs/set)

五電平SVG方案:
SVG容量 IGBT型號及數量
10kV/3Mvar FZ600R65KE3(48pcs/set)

太陽能光伏應
太陽能單相逆變器
變流器功率 IGBT型號及數量
3.5KW F4-50R07W2H3_B51(1pcs/set)
5-8KW F4-75R07W2H3_B51(1pcs/set)

中小功率三電平光伏逆變器:
變流器功率 IGBT型號及數量 封裝圖片
10KW F3L30R06W1E3_B11(3pcs/set)

15KW F3L50R06W1E3_B11(3pcs/set)
20KW F3L75R07W2E3_B11(3pcs/set)
F3L80R12W1H3(3pcs/set)
30KW F3L100R07W2E3_B11(3pcs/set)
50KW F3L150R07W2E3_B11(3pcs/set)
75KW F3L200R07PE3(3pcs/set)
100KW F3L300R07PE3(3pcs/set)
F3L300R12PT4_B26(3pcs/set)
150KW F3L400R12PT4_B26(3pcs/set)

大功率兩電平光伏逆變器:
變流器功率 IGBT型號及數量 封裝圖片
50KW FF300R12KT4(3pcs/set)
75KW FF450R12KT4(3pcs/set)
100KW~
150KW
FF450R12ME4(3pcs/set)
FF600R12ME4(3pcs/set)
FF600R12IE4(3pcs/set)


250KW FF1400R12IP4(3pcs/set)
500KW FF1400R12IP4(6pcs/set)

 風電應用
三電平風電變流器(應用于海上風電)
變流器功率 IGBT型號及數量
3kV/3MW FZ1200R45KL3(24pcs/set)

雙饋風電變流器機側:
電機功率 IGBT型號及數量

1.25MW
FF450R17ME4(6pcs/set)
FS450R17ME4(2pcs/set) FF1000R17IE4(3pcs/set)


1.5MW
FF1000R17IE4(6pcs/set)
FF450R17ME4(9pcs/set)
FF1400R17IP4(3pcs/set)
ModstackTM3
LightSTACK

2.0MW
FF14000R17IP(6pcs/set)
FF1000R17IE4 (9pcs/set)
ModstackTM3
LightSTACK

雙饋風電變流器網側:
電機功率 IGBT型號及數量

1.25MW
FF450R17MR4(3pcs/set)
FS450R17ME4(1pcs/set) FF650R167IE4(3pcs/set)


1.5MW
FF650R17IE4(6pcs/set)
FF450R17ME4(6pcs/set)
FF1000R17IP4(3pcs/set)
ModstackTM3
LightSTACK

2.0MW
FF1000R17IE4 (6pcs/set)
ModstackTM3
LightSTACK

雙饋風電變流器Crowbaw的模塊:
產品 型號

二極管
DD261N22K DD540N22K DD700N22K

晶閘管
TZ430N22K
TZ740N22K
TZ800N18K

直驅風電逆變器:
電機功率 IGBT型號及數量

1.5MW
FF450R17ME4(42pcs/set) FF1000R17IE4(18pcs/set) FF1400R17IP4(12pcs/set) FF600R17ME4(36pcs/set)


2.0MW
FZ2400R17HP4_B29(12pcs/set)
FF1400R17IP4(18pcs/set)
FF600R17ME4(36pcs/set) FF450R17ME4(48pcs/set) FF1000R17IE4(18pcs/set)
LightSTACK
2.5MW ModSTACKTMHD
