大功率IGBT模塊變流器用水冷散熱器介紹

水冷散熱器服務對象：

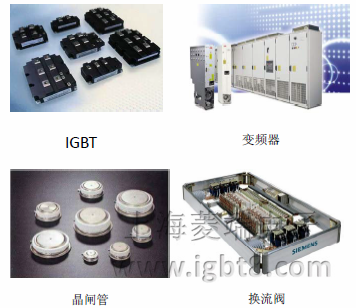

• 各類型IGBT模塊、晶閘管是在變頻、變流領域的實現變頻、變流功能的核心元器件。
• 水冷散熱器主要功能是對各類IGBT 變頻器型IGBT模塊、晶閘管、以及部分電阻進行水冷散熱保護。文章來源：http://wwwcb863.com/sr/224.html 為何需要散熱？
• 單個大功率IGBT模塊、晶閘管在工作中發熱量最大可達到2KW以上。
• IGBT中核心溫度在達到150°（新型180°）時將被燒毀，甚至爆炸。

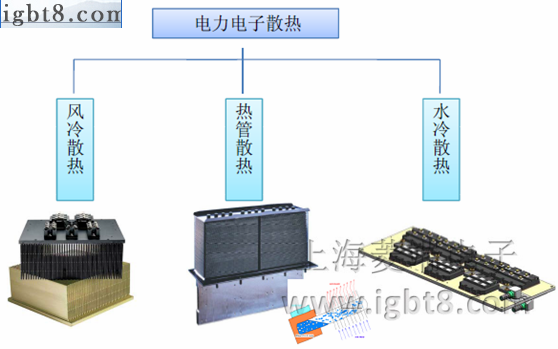

• 必要對功率元件進行散熱保護！ 工業運用中的散熱方式： 各種散熱形式效能比較：

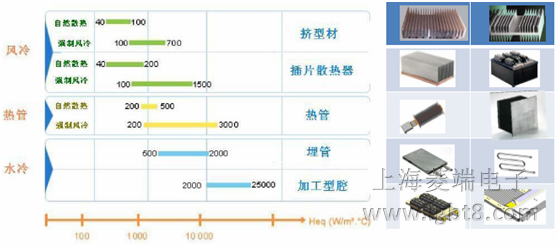

基于對流換熱系數的不同散熱方案效果比較： 冷板工藝與分類介紹：

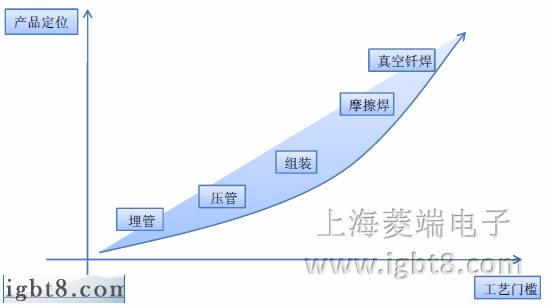

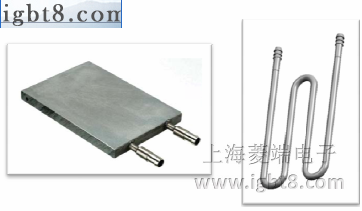

水冷板常用加工工藝分類： • 埋管式 工藝：
—折彎銅管或不銹鋼管
—鑄造工藝將水管埋入
—CNC外型加工
特點：
—工藝簡單
—批量生產低成本
—性能低下
• 壓管式 工藝：
—CNC銑槽或型材拉槽
—將折彎銅管或焊或壓或粘入槽腔
—CNC外型加工
特點：
—工藝簡單
—批量生產低成本
—性能低下

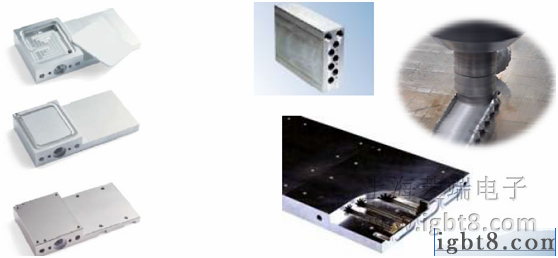

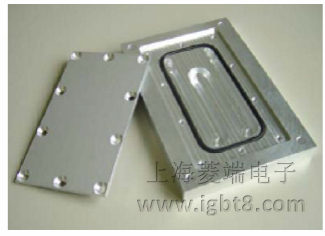

• 組裝式 工藝：
—CNC或壓鑄加工水腔與外型與外蓋
—用螺絲與密封圈或膠水壓合密封
特點：
—工藝簡單
—低成本
—性能夠用
—可靠性低

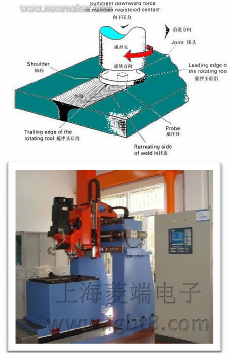

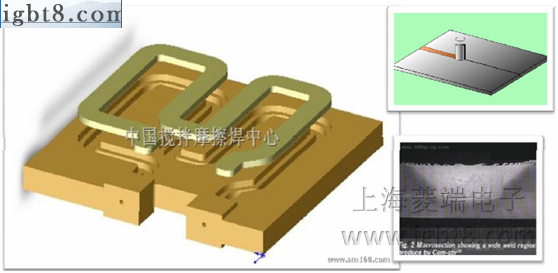

• 攪拌摩擦焊式 工藝：
—CNC加工水腔與外蓋
—摩擦焊做密封焊接
—CNC成品加工
特點：
—有工藝門檻
—設計結構較靈活
—性能較好
—可靠性高
—成本偏高

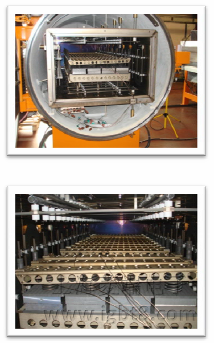

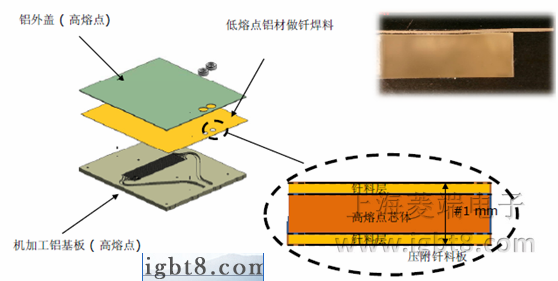

• 攪拌摩擦焊式 • 真空釬焊式 工藝：
—CNC或其他方式加工水腔
—真空釬焊做面密封
—CNC成品加工
特點：
—工藝門檻更高
—設計結構更靈活
—性能更好
—可靠性高
—成本偏高

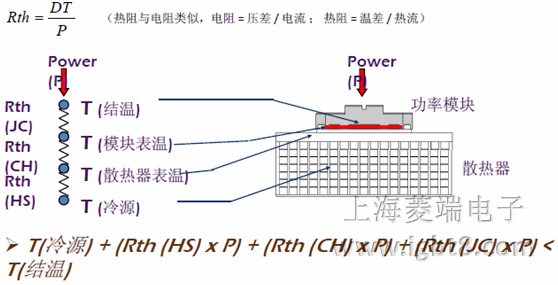

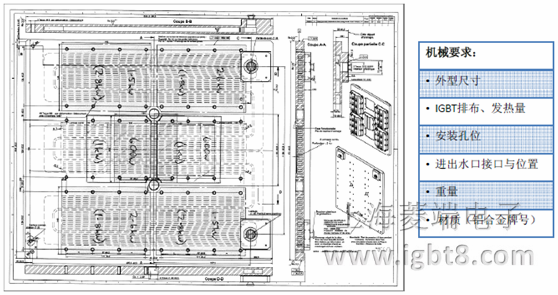

• 焊接原理 冷板工藝與分類： • 外型、重量、材質 • 熱阻 • 流阻

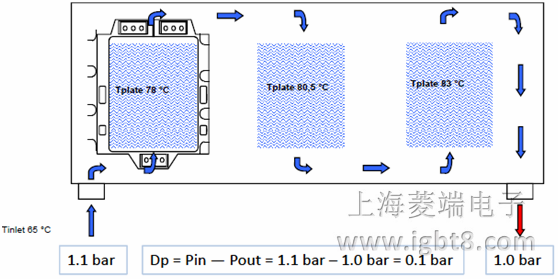

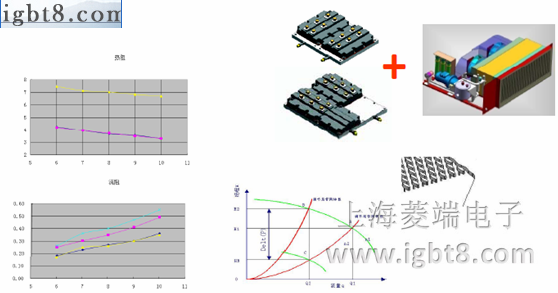

流阻（壓降、壓差）= 入水壓力—出水壓力 • 流阻、流阻、流量 反饋關系：
流量越小，熱阻越大；流阻越大，熱阻越��；流阻越大，流量越小。

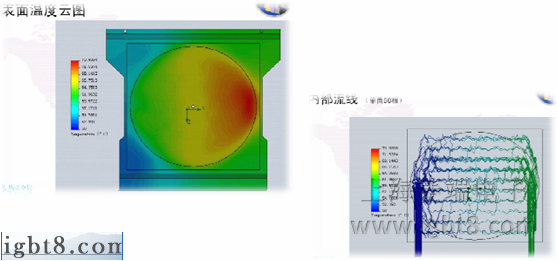

• 熱設計 • 使用環境
1. 環境溫度
— 冷卻液介質
— 熱阻計算
2. 鹽霧環境
— 表處要求
3. 裝夾、導電、震動環境等
• 表面處理
常用要求
— 鍍鎳
— 陽極氧化
— 鍍鉻
— 其他
鋁合金表面處理難度大，需尋求優異供應商。
• 各類型式實驗
實驗項目
— 熱阻
— 流阻
— 破壞性耐壓
— 結構強度
— 鹽霧實驗
— 高低溫
— 脈沖老化
— 導電性
