高端變頻器用L1系列IPM

IPM是Intelligent Power Module(智能功率模塊)的開頭字母縮寫，它是通過優化設計將功率器件IGBT和控制、保護電路一體化，封裝在同一個模塊內。使系統設計者從繁瑣的IGBT驅動核保護電路設計中解脫出來，同時提高了系統的可靠性。三菱電機于1986年最先將IPM實現產品化。IPM并非簡單地把IGBT和IGBT驅動控制電路放到一個模塊中，而是根據系統要求設計IPM使用的IGBT硅片，以及能夠在最佳狀態下驅動、保護IGBT的專用IC，還要考慮耐噪聲和浪涌電壓，并融合高集成度的封裝技術。

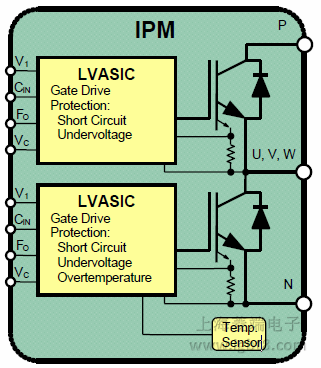

智能功率模塊IPM = IGBT + 驅動/檢測/保護電路
保護功能：OC/SC/OT/UV(過流/短路/過熱/控制電源欠壓)
應用簡單：它與控制芯片(MCU/DSP)之間僅需光耦等隔離電路

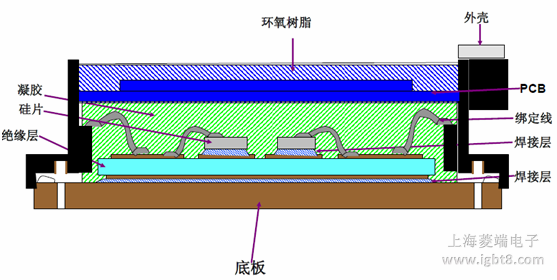

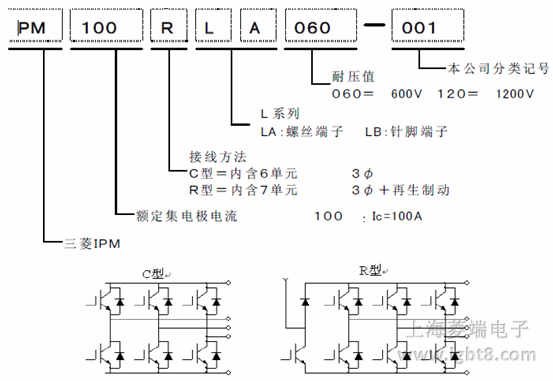

為了應對電機驅動及IGBT變流器裝置高性能化、小型化、低損耗的需求，三菱電機的產品也在不斷更新?lián)Q代，已經從第3代的“S系列”IPM，第3.5代的“V系列”IPM，第4代的“S-DASH系列” IPM，發展到現在的第5代“L系列”IPM，并且在L系列的基礎上，推出了最新的L1系列IPM。 三菱IPM型號命名方法如下： IPM制造流程如下： L1系列IPM性能特點如下：
1）采用新的 CSTBTTM 硅片，功耗低
2）優化的 VCEsat vs Eoff 折衷關系
3）優化的片上溫度傳感器 (Tj 溫度傳感器)
4）采用新的綁定技術，顯著提高功率循環壽命
5）與第5代L系列IPM兼容
6）電路拓撲包含7單元：逆變+制動（R）；6單元：逆變（C）
7）功能包含短路保護、控制電源欠壓保護、過溫保護、故障信號輸出功能。

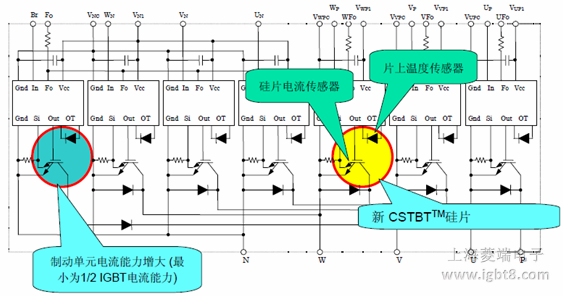

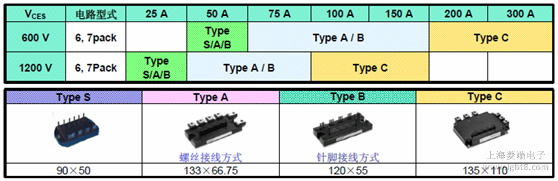

產品一覽： L1系列IPM內部框圖如下： L1系列IPM的功率循環曲線如下圖： 三相AC380V輸入時所用智能功率模塊產品及其應用

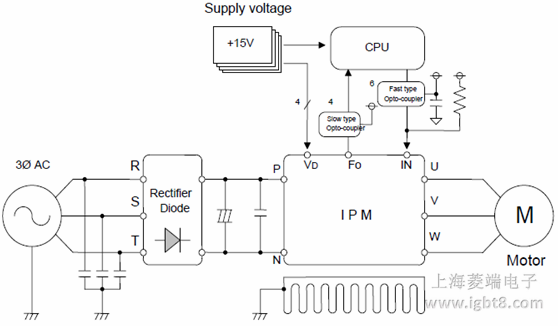

IPM變頻應用電路框圖 IPM模塊的主電路設計推薦如下：
主電路直流母線采用形式：10~100A：PCB板
150~300A：匯流排

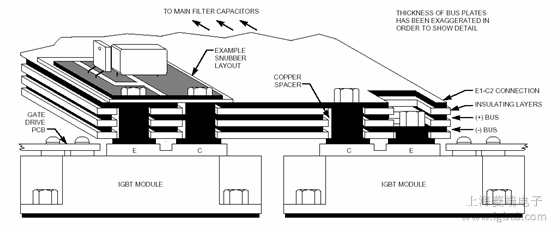

400A~1000A：疊層母線(下圖)
