連續運行的熱負荷

在連續運行時，對正向?qū)娏髫?fù)載的解釋參數是平均功耗PFAV 乘以總熱阻Rth(j-a)。這個乘積不允許大于環境溫度Ta 和最大允許結層溫度Tj 之間的差：

對于典型的二極管的電流形式（180° 正弦波，120°方波）可以簡單計算出電流形狀系數

這些計算公式構成了后面提到的（見第4.1.6 章節）設計軟件的理論基礎。在數據文件中還有一些圖表和曲線，它能幫助用戶選擇產品。在下面的章節就圍繞這些參數進行討論和闡述

小型整流二極管

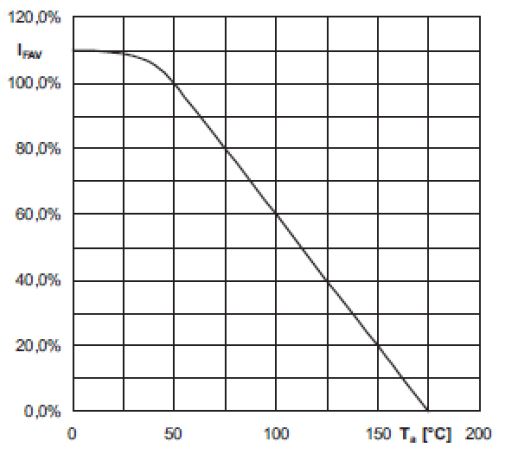

這些元件的數據表通常包含圖表，它們給出了在環境溫度Ta 條件下，允許的導通電流占最大導通電流IFAV 的百分比（圖4.1.1）

在環境溫度Ta 時，允許正向?qū)娏髡甲畲髮?dǎo)通電流IFAV 的百分比（IFAV 為在Ta = 50°C 的值）
